Провайдеры АТС

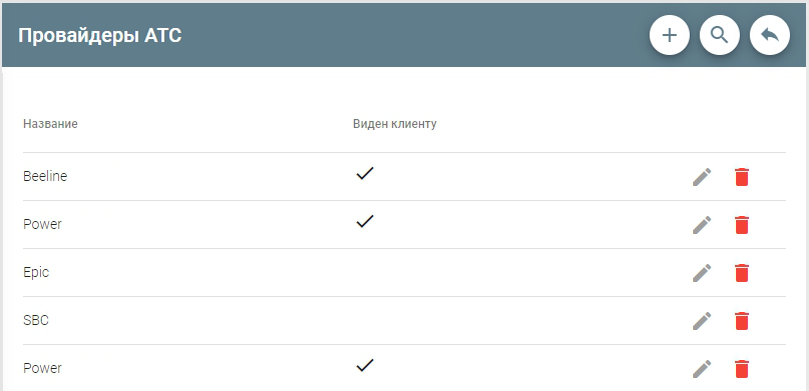

В данном разделе создаются шаблоны шлюзов с необходимыми параметрами под конкретного провайдера, чтобы в последствии можно было его выбрать при заведении нового Номера (клиентская часть).

../_images/114.png

Для создания нового провайдера воспользуйтесь кнопкой add_user

Настройка провайдера формально разделена на четыре блока. Рассмотрим каждый из них по порядку.

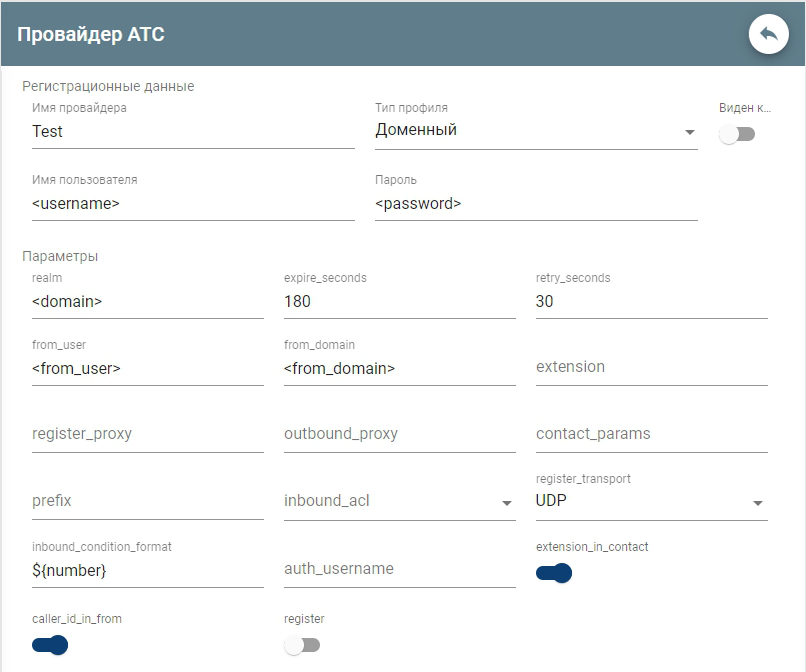

Регистрационные данные

../_images/214.png

Здесь производиться основная настройка параметров. Заполняются данные, которые являются статическими у провайдера и т.д. Ниже следуюет описание каждого параметра.

Параметр

Описание

Имя провайдера

Название провайдера

Тип профиля (Хостовый/Доменный)

Тип профиля для провайдера

../_images/53.png ../_images/63.png

Отображать/не отображать в интвефейсе клиента

Имя пользователя

Имя пользователя (username)

Пароль

Пароль, используемый при регистрации и авторизации на оборудовании у оператора связи

Параметры

Параметр

Описание

realm

Адрес регистрации (доменное имя/IP-адрес)

expire_seconds

Время регистрации, по истечении которого времени будет произведена перерегистрация на оборудовании оператора связи. Данный параметр не используется если регистрация не включена

retry_seconds

Время до повторной попытки перерегистрации, в случае, если регистрация прошла с ошибкой

from_user

Подстановка указанного значения в поле FROM USER

from_domain

Подстановка указаного значения в поле FROM DOMAIN

extension

Номер назначения, на который будут поступать входящие вызовы со шлюза

register_proxy

Адрес сервера регистрации, указываемый при необходимости, есл SIP-прокси отличается от сервера регистрации

outbound_proxy

Адрес SIP Proxy-сервера оператора связи

contact_params

Дополнительные параметры передаваемые в поле контакт

prefix

Префикс для исходящего вызова

ibound_acl

Список ACL

inbound_condition_format

Поле для форматирование входящего вызова, по умолчанию: ${number}

auth-username

Авторотационное имя, обычно используется при необходимости использовать при авторизации имя, отличное от username

extension_in_contact

Передавать поле extension в поле контакт

caller_id_in_from

Передавать Caller ID Number в поле From при исходящем вызове

register

Посылать регистрацию

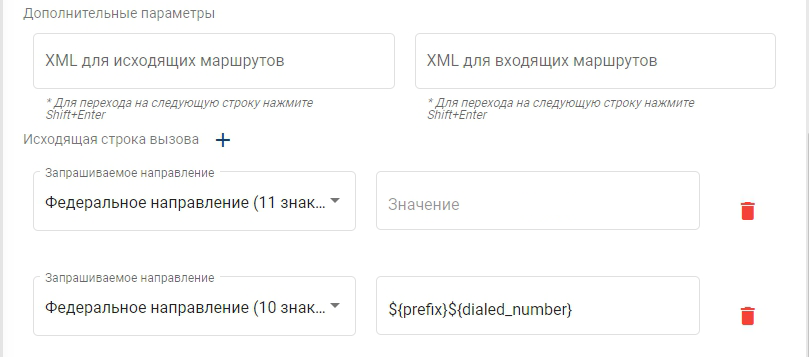

Дополнительные параметры

../_images/36.png

В данном блоке задаются направления вызовов. Здесь:

  • XML для исходящих маршрутов - поле для создания правила исходящего вызова в XML-формате.

  • XML для входящих маршрутов - поле для создания правила входящего вызова в XML-формате.

  • Исходящая строка вызова - функция для создания правила; при нажатии на кнопку plusik ниже отображаются поля:
    • Запрашиваемое направление - условие маршрутизации (регулярное выражение), созданное в разделе Условия маршрутизации.

    • Значение - правило набора номера (с учетом/без учета префикса и т.п.).

Доступность

../_images/43.png

Блок, отвечающий за вариации доступности и возможности изменения настроек под ролями провайдера и клиента. У каждого параметра здесь есть степень доступности. Нужное необходимо выделить.

Степень доступности

Описание

../_images/no_use.png

Параметр не будет использоваться в шлюзах данного провайдера

../_images/provider_to_provider.png

Значение параметра будет устанавливаться провайдером в данном разделе (Провайдеры АТС), в интерфейсе клиента отображаться не будет

../_images/provider_to_gateway.png

Значение параметра будет устанавливаться провайдером в разделе Номера, в интерфейсе клиента клиента отображаться не будет

../_images/client_to_gateway.png

Значение параметра будет устанавливаться в разделе Номера как провайдером, так и клиентом

После настройки шаблона необходимо нажать кнопку сохранения save

Для редактирования шаблона воспользуйтесь кнопкой edit_users

Для удаления шаблона воспользуйтесь кнопкой delete_users

Если Вы удалили шаблон шлюза, Вы можете Обновить провайдеров АТС в разделе Системные действия, тем самым восстановив утерянный элемент.
